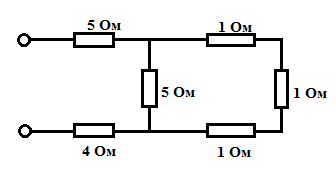

Помогите срочно!!!! Рассчитать эквивалентное сопротивление цепи.
Только с решением.
Решение во вложении............
......................................................................
Два типа соединения: последовательное и параллельное При последовательном R = r1+r2... При параллельном 1/R = 1/r1 + 1/r2 + r/r3 Для начала, когда решаешь, нужно понять что с чем и как соединено R = 5 + 4 + (5*3)/(5+3) = 11Ом
