Помогите нарисовать деталь в аксонометрической проекции, только сделать разрез, типо, представить деталь как 4 части и убрать одну из них. Затем сделать три вида с фронтальным разрезом. Помогите, пожалуйста.
Ребят, пожалуйста, помогите, мне не так просто даётся черчение, да и скоро оно закончится.

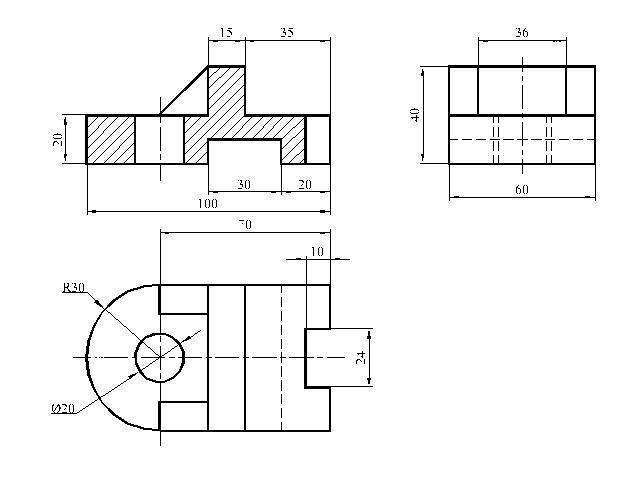

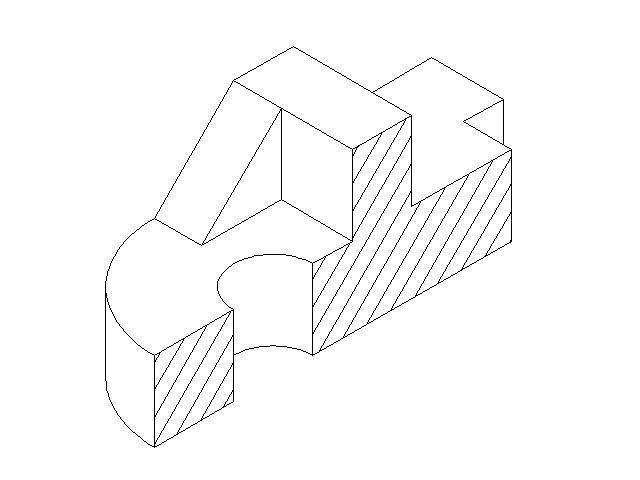

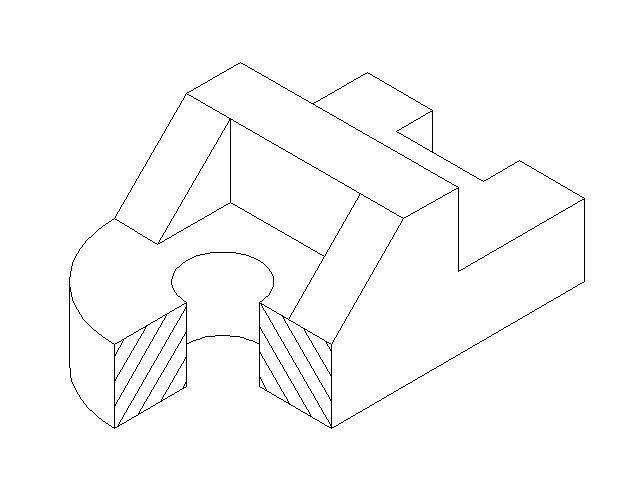

Проверьте размеры, так как на Вашем чертеже плохо видно. Вашу деталь невозможно разделить на 4 равные части, чтобы вырезать 1/4. На одном чертеже вырезала кусочек, на другом 1/2.
спасибо большое
Удачи!
