Помогите решить задачу по электротехнике

Question

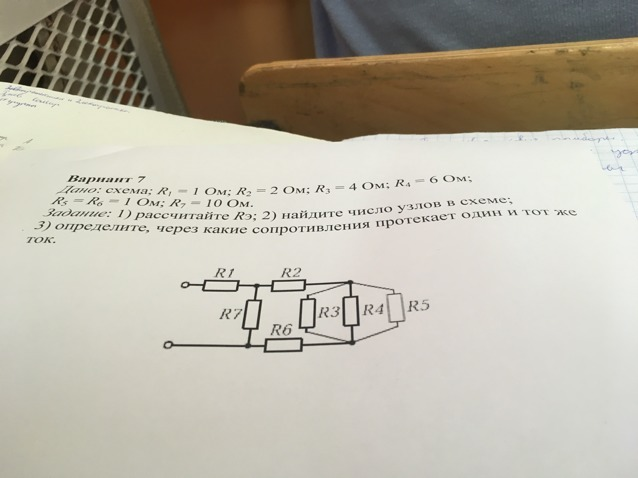

Помогите решить задачу по электротехнике

---

Answer 1

Реш: Всего узлов 4. назовём узел А-это соединение R1,R2,R7.    B-R2, и R345,  C-R6, и R345,  D-7, R6,  ;   группа резисторов R345=0.706om,   сумма последовательного соединения от А до D, назовём Rad=R2+R345+R6=2+0.706+1=3.706om,

R7включено паралельно Rad это равно 10*3.706/10+3.706=2.7ом

Re=R1+2.7=3.7ом  Одинаковых токов нет.

Comments

Можете еще решить пожалуйста

---

Сейчвс скину

---

https://ru.files.fm/u/amb6jp5n

---

рисунок я увидел,куда печатать? сюда?

---

Re=1/ 1/R1+1/R2+1/R34=2.38om. Один и тот же ток идёт через R3 и R4. На одно и то же напряжение включены R1; R2; R3,4
